20 KW 사양 |
|
|
AC line input
| Line voltage
Line frequency
Mains connection type
Leakage current to PE
| 3 x 360 –. 440 VAC
48 –. 62 Hz
3L + PE (without neutral)
< 10 mA
|
Output ratings
| Output power range
Output voltage range
Output current range
Internal resistance range
| Refer to technical datasheet
Refer to technical datasheet
Refer to technical datasheet
0 – 1000 mΩ 1) (programmable)
|
Operating modes
| Voltage regulation (CV)
Current regulation (CC)
Power regulation (CP)
| 0 –100 % Umax (programmable)
0 –100 % Imax (programmable)
5 –100 % Pmax (programmable)
|
Static accuracy
| Basic accuracy CV
Basic accuracy CC
Load regulation CV, CC
Line regulation CV, CC
| 0.1 % FS
0.1 % FS
< ± 0.1 % FS 2)
< ± 0.1 % FS 3)
|
Transient response time
| Load regulation CV, CC
Set value tracking CV, CC
| < 2 ms 4)
< 2 ms 5)
|
Stability
| CV, CC
| < ± 0.05 % FS 6)
|
Temperature coefficient
| CV
CC
| < 0.02 % FS / °C 7)
< 0.03 % FS / °C 7)
|
Output ripple and noise
| 50 Hz –1MHz Vrms
| < 0.5 % FS 8)
|
Remote sensing
| Terminals on rear side
| Line voltage drop compensation
|
응용 프로그램
- 배터리 및 저장 시스템
- 시험실 및 플랜트 테스트 : 태양광 시뮬레이션, 용량성 저장 및 연료전지 시뮬레이션, EDLC 테스트 및 시뮬레이션
- 배터리 시뮬레이션 : 전기철도 및 항공우주공학 보조장치, 전기차 시뮬레이션, 공.해상의 온.보드 시스템 및 모든 종류의 저장 시스템
>> 직병렬 모듈 확장을 통한 최대 2MW (2000VDC) 까지 확장이 가능
|
1 KW 사양 |
|
|
1. Output Voltage : 0 to ±50 V d-c
|
2. Output Current: 0 to ±20 A d-c
|
3. Closed Loop Voltage Gain: 5.0 V/V
|
4. Closed Loop Current Gain: 2.0 A/V
|
5. Voltage Output Impedance: 2.5 mΩ or 0.2 µH
|
6. Current Output Impedance: 1250 Ω or 0.35 µF
|
7. Type of Stabilizer: Voltage/Current 4-quadrant
|
8. Switching Frequency: 100KHz ±5%
|
9, Source Adjustment Range: -100% to +100% of rating
|
10. Sink Adjustment Range: -100% to +100% of rating
|
11. Stabilization in Voltage Mode: Source effect 0.05% of rating, load effect 0.1% of rating, time effect (drift) 0.02% of rating,
ripple 2% Eomax p-p, noise 0.2% Eomax rms
|
12. Current Stabilization in Current Mode: Source effect 0.05% of rating, load effect 0.2% of rating, time effect (drift) 0.02%
of rating, ripple 2% Eomax p-p, noise 0.2% Eomax rms
|
13. Error Sensing: 0.25 volts per wire
|
14. Transient Recovery in Voltage Mode: maximum excursion 5% of nominal output, recovery time 200 µsec
|
15. Isolation Output Common Mode Voltage: 300 V
|
16. Series Operation: Master/slave
|
17. Parallel Operation: Master/slave
|
| 18. Output Protection Limiting: Voltage and current limited in four quadrants |
| 19. Output Stage Protection: Output over-voltage/over-current, heat sink over-temperature, switchers over-current |
20. Input Stage Protection (PFC): Internal over-voltage, under-voltage, over-current, heat sink over-temperature, fan inoperative,
Input circuit breaker over-current |
| 21. Small Signal Bandwidth: Voltage channel 2 KHz maximum, current channel 800 Hz maximum |
| 22. Rise/Fall Time: Voltage channel 250/200 µsec, current channel 0.7/1.2 mSec |
| 23. Temperature Operating: 0 to 50 ︒C (Storage: -20 to 85︒C) |
| 24. Internal Waveform Support Steps: 1002 |
| 25. Internal Waveform Support list: 512 |
| 26. Internal Waveform Support Step dwell time: 250usec to 10sec |
| 27. Storage Non-volatile: FLASH-Type EEPROM 24Kbytes, User and interface Steps: 99 |
| 28. Waveform - Display : 1024 Steps |
| 29. Waveform - Interface : 1800 Steps |
30. Programming Converter Resolution :
Main Channel: 16bit, Limit Channel : 12bit |
시스템 사업부
베터리테스트 시스템 개발
Line frequency
Mains connection type
Leakage current to PE
48 –. 62 Hz
3L + PE (without neutral)
< 10 mA
Output voltage range
Output current range
Internal resistance range
Refer to technical datasheet
Refer to technical datasheet
0 – 1000 mΩ 1) (programmable)
Current regulation (CC)
Power regulation (CP)
0 –100 % Imax (programmable)
5 –100 % Pmax (programmable)
Basic accuracy CC
Load regulation CV, CC
Line regulation CV, CC
0.1 % FS
< ± 0.1 % FS 2)
< ± 0.1 % FS 3)
Set value tracking CV, CC
< 2 ms 5)
CC
< 0.03 % FS / °C 7)
- 배터리 및 저장 시스템
- 시험실 및 플랜트 테스트 : 태양광 시뮬레이션, 용량성 저장 및 연료전지 시뮬레이션, EDLC 테스트 및 시뮬레이션
- 배터리 시뮬레이션 : 전기철도 및 항공우주공학 보조장치, 전기차 시뮬레이션, 공.해상의 온.보드 시스템 및 모든 종류의 저장 시스템
>> 직병렬 모듈 확장을 통한 최대 2MW (2000VDC) 까지 확장이 가능ripple 2% Eomax p-p, noise 0.2% Eomax rms
of rating, ripple 2% Eomax p-p, noise 0.2% Eomax rms
Input circuit breaker over-current
Main Channel: 16bit, Limit Channel : 12bit

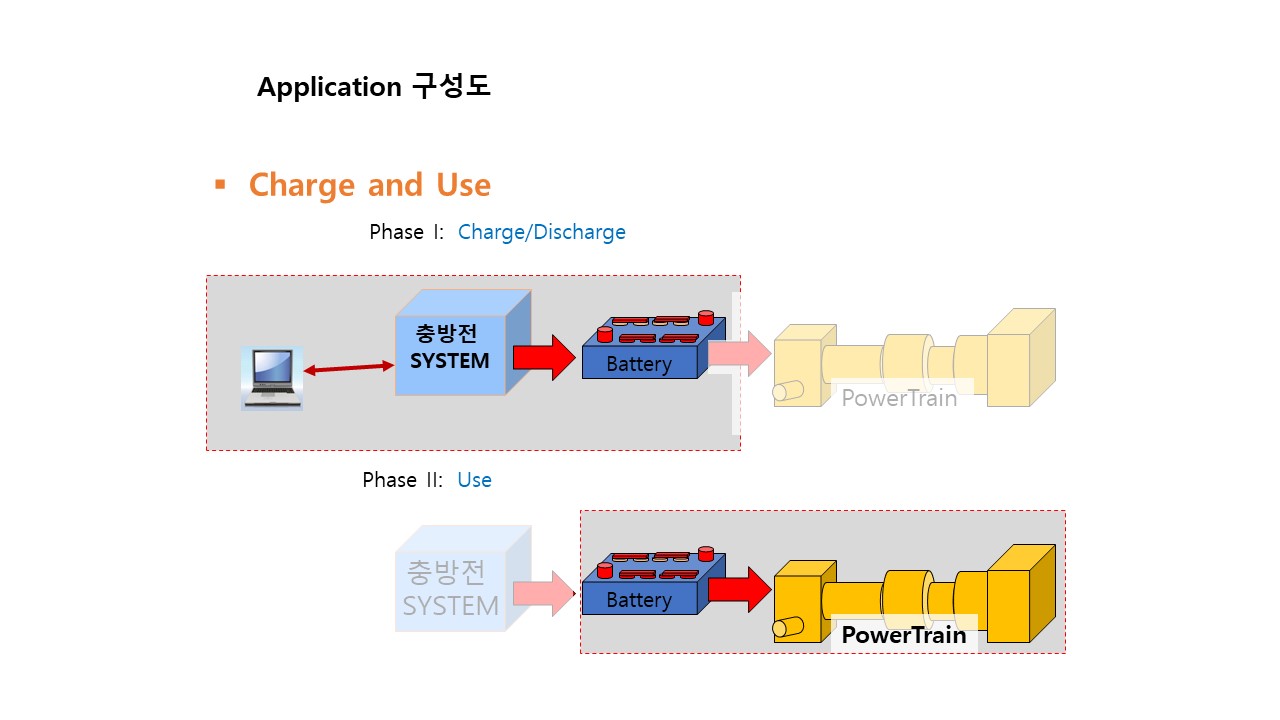

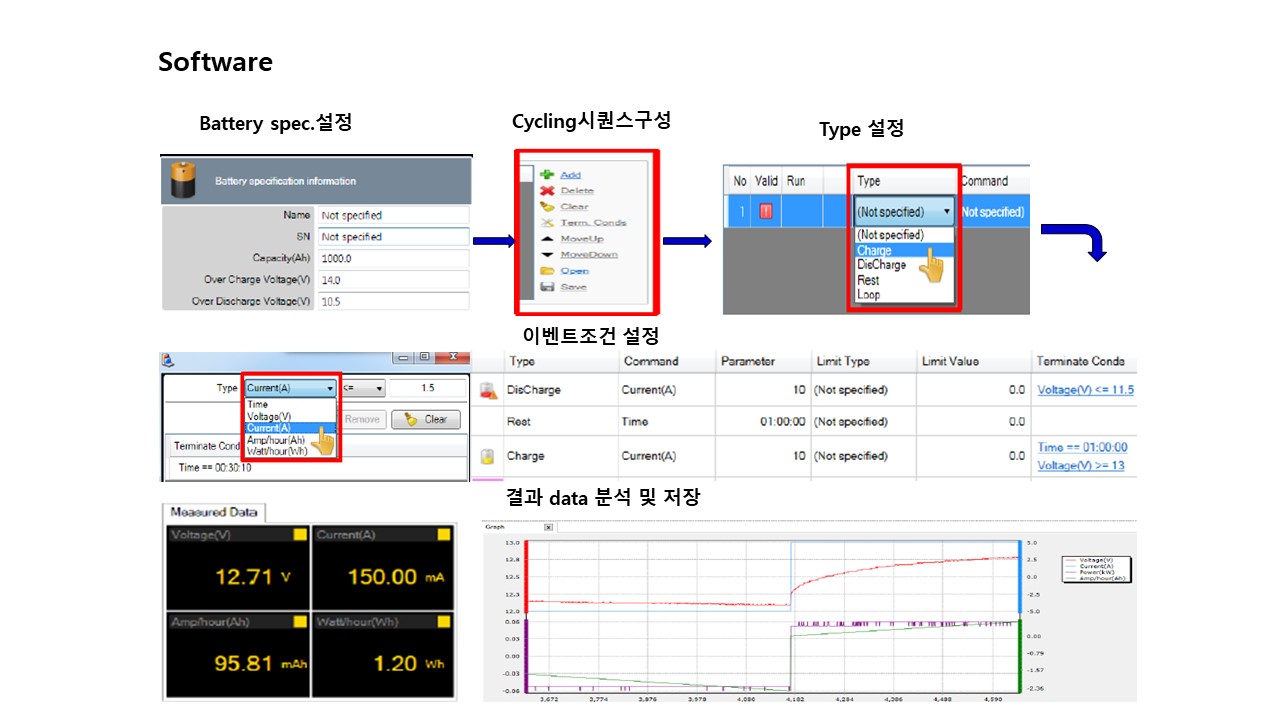

• Safety Limit 기능으로 배터리 사양설정 및 시험중 실시간으로 조건에 맞지 않는 경우 시험중단이 가능함
• 배터리 Mounting 자동인식 기능이 탑재되어 있음. 또한 배터리 충방전 상황을 Display 로 표시 및 확인 가능함
• 배터리 연결시 자동으로 현재의 전압/전류치를 인식하고 자동으로 설정값을 setting 할 수 있음
• 20ch Data Acquisition 기능이 장착되어 온도 RSBKEJT RTD 0.15% / DC 전압 0.05%로 측정 가능함

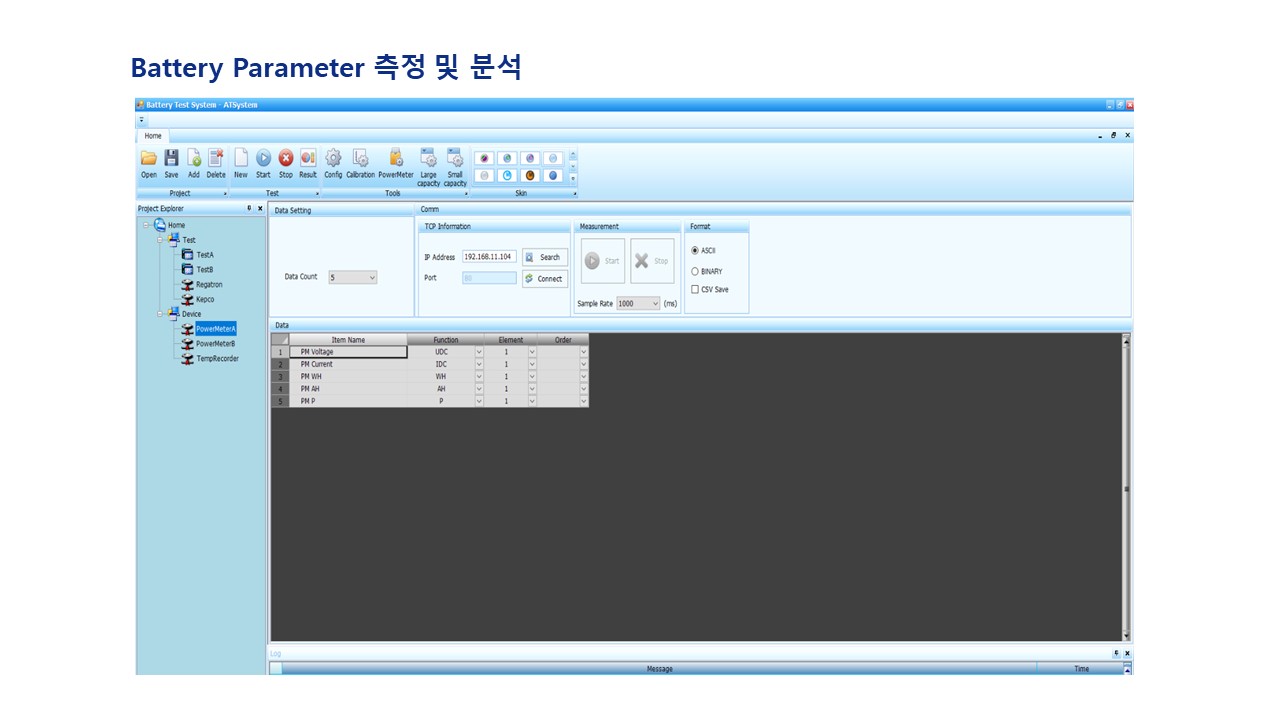

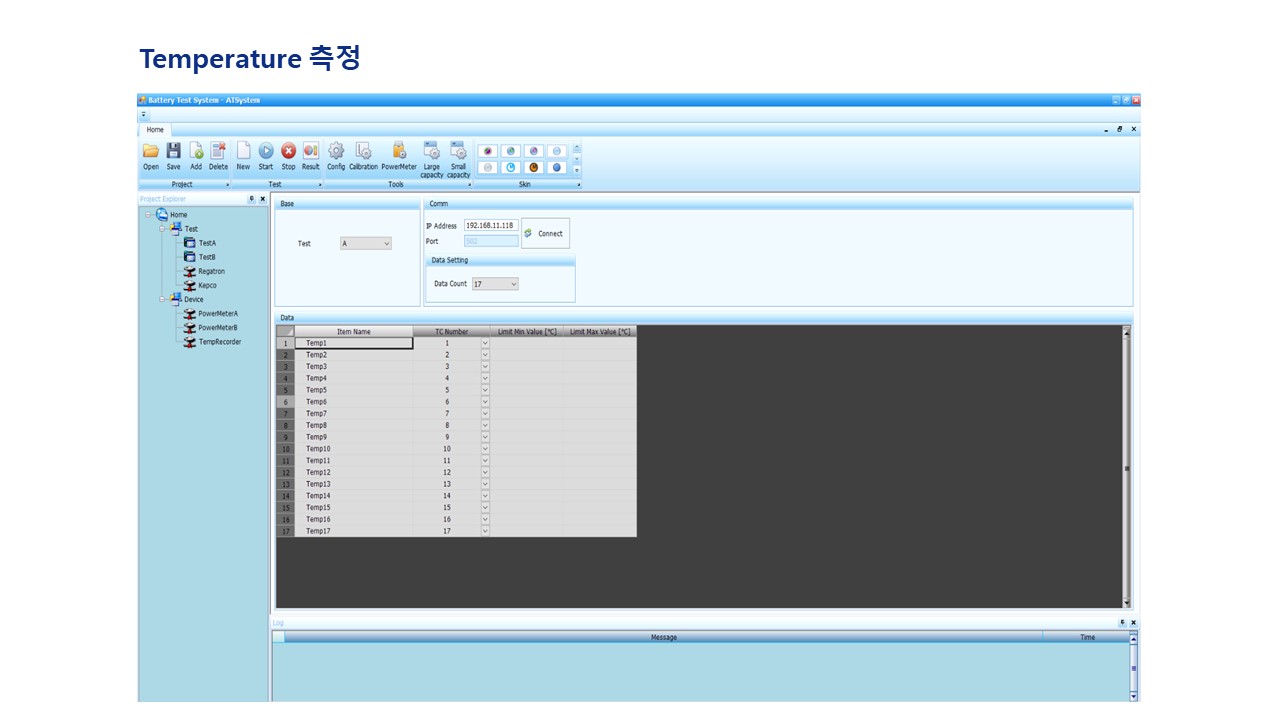

• 배터리 Pack의 실시간 온도변화를 측정하고 안전범위 설정 limit에서 벗어날 시 자동 차단 기능

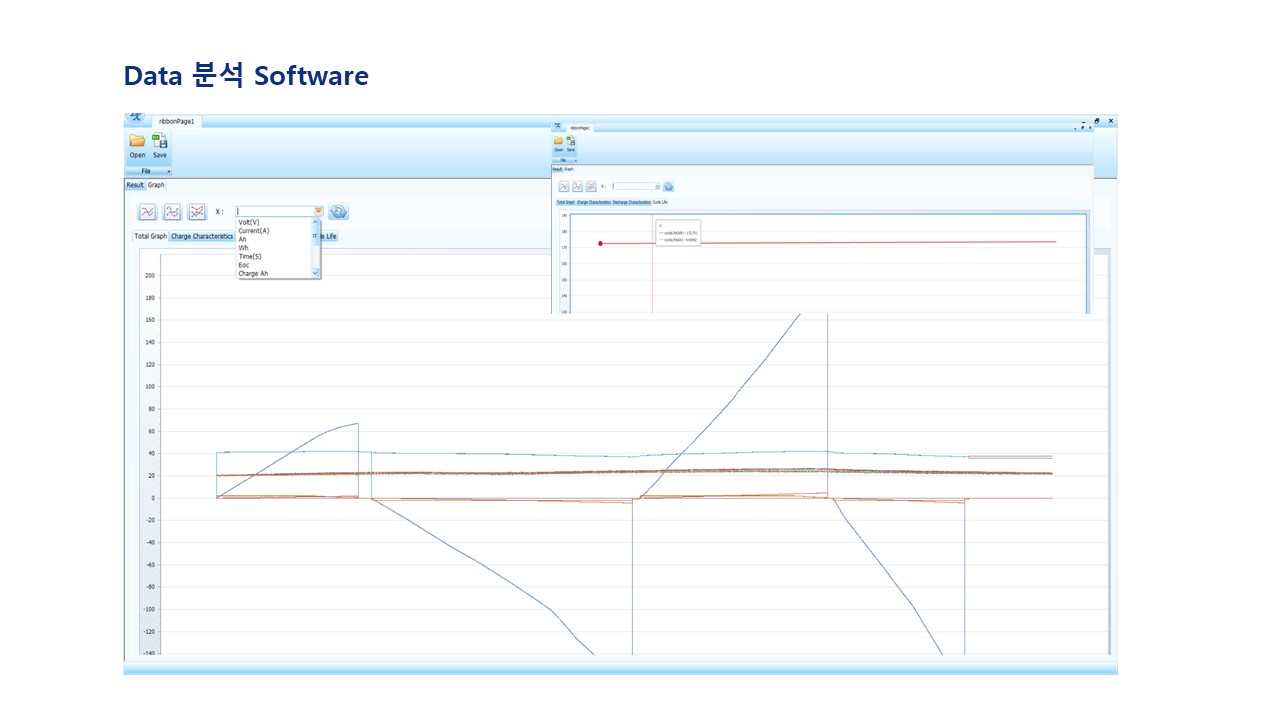

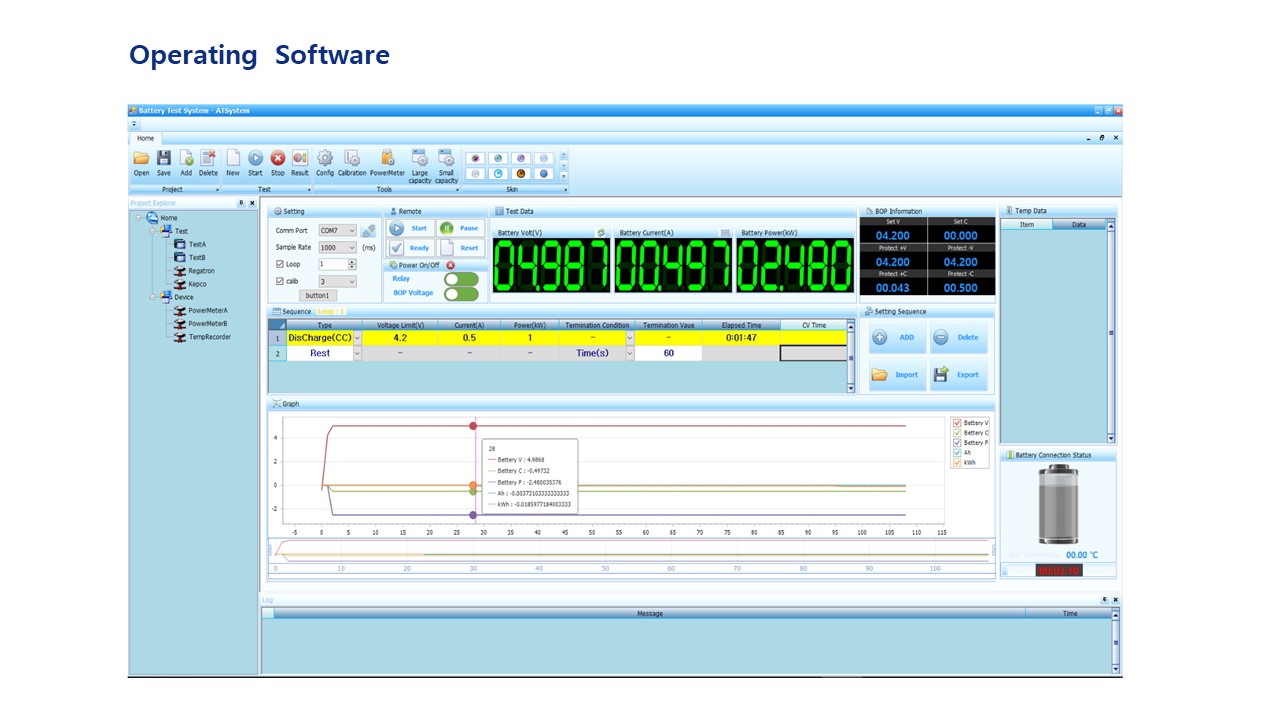

• 시험에 필요한 다양한 형태의 그래프, Cycling 그래프 표시 기능 및 다양한 data를 선택, 통합 Graph 적성

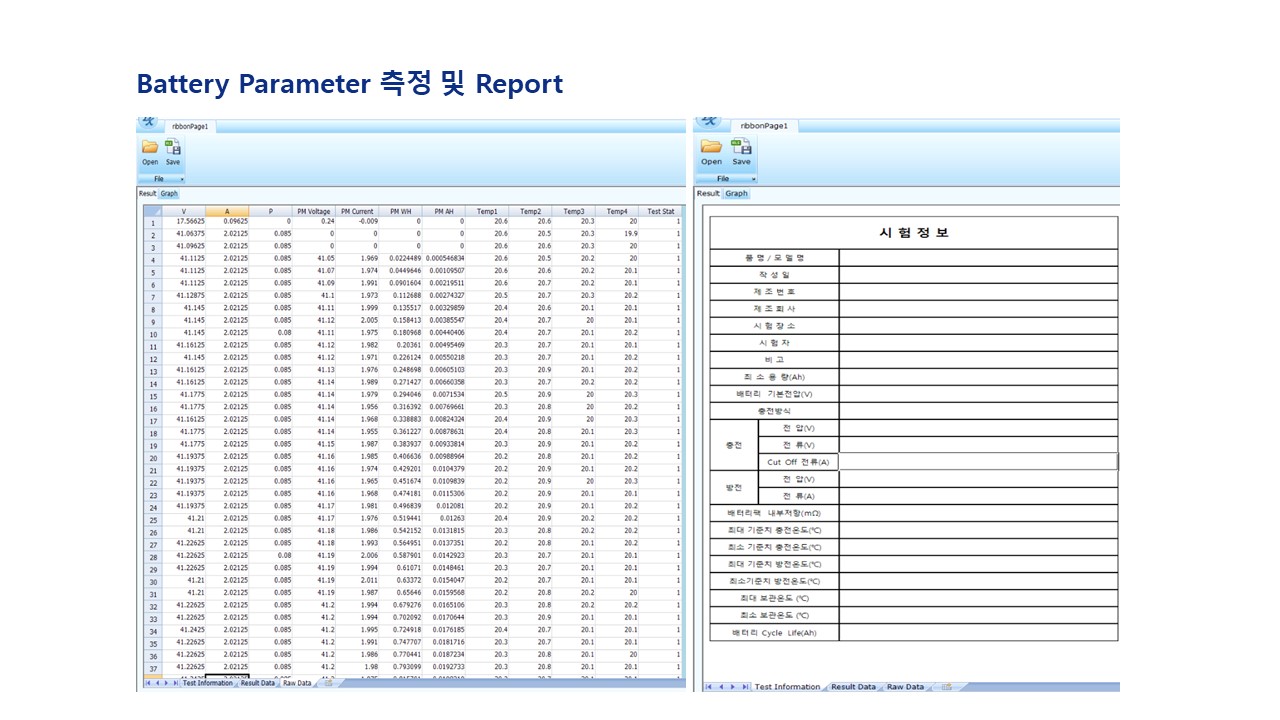

• 시험완료 후 데이터에 대한 보고서 작성 및 프린트 기능
• 원거리 안전정보 알림 기능이 있음 - 시험이 중단되었을 경우 (배터리의 외부 온도 등), 외부의 사용자에게 e-mail 또는 SMS 발송
• 배터리시스템 부품을 포함한 향상된 하이브리드 배터리의 개발, 최적화, 적합성 평가를 위한 특별한 설계

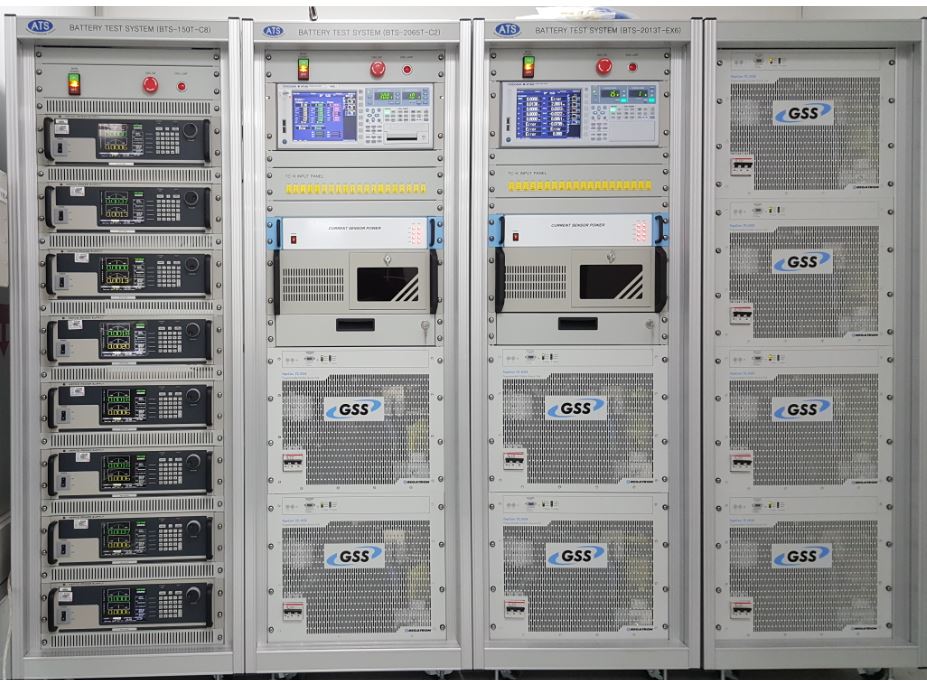

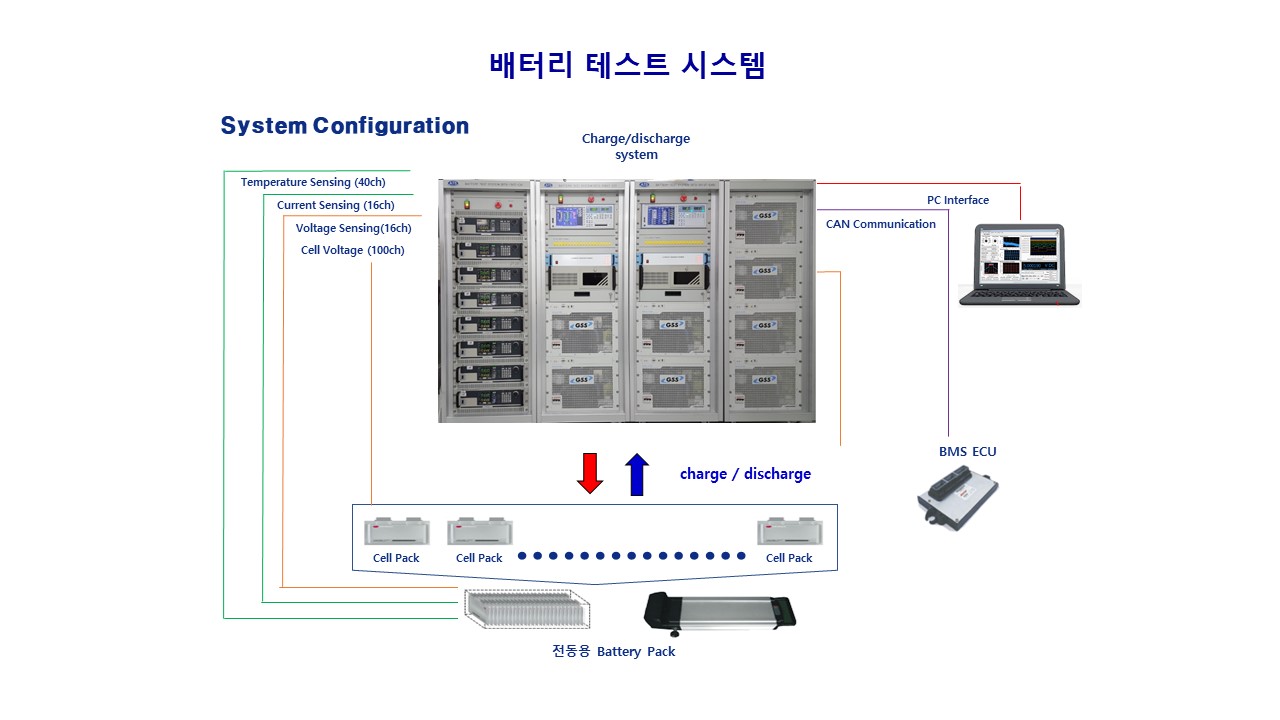

• 온도 챔버, 배터리 제어기, 밧데리 충방전기 등을 통합하여 운용하는 iCentral Lab으로 데이터 수집
(각종 인터페이스, 배터리와 전기 자동차 시험 평가 포함)
• 데이터를 취합하고 시험 결과를 편집하며, 표준 규격 시험 보고서를 생성하도록 측정 장비들과 부가 시스템을 연계하여 구동
• 리튬이온 배터리를 비롯한 모든 종류의 배터리 셀, 모듈, 팩 시험 시스템
• IEC, SAE, BCI 및 Drive Simulations 등과 같은 산업표준 규격에 적합한 시스템 구축 가능
• Charge/Discharge Testing, Life Cycle Testing, Reserve Capacity Testing, Drive Simulation for xEVs, Supercap/Ultracap Testing,
Start/Stop Testing, Cold Crank Testing
• NIMH, 납축 전지, 리튬이온 배터리 등의 소형 배터리 셀부터 대형 배터리 팩 시험이 가능한 환경시험 챔버
• 각 챔버는 시험 요구사항에 따라 충/방전 시험기, 컨트롤 및 모니터링 데이터 수집 장치 및 기타 장비와 통합 시스템 구성 가능
• Gas Monitor, 자동 화재 진압, 압력 배출, 자동 공기 치환 장치 등의 안전기능이 챔버에 통합 되어 다양한 위험 수준에 맞게 잠재적 위험 완화 가능
• 제품군 : 온도/습도 싸이클 챔버, 열충격 챔버, 복합진동챔버, 감압/고도 챔버, 방폭 챔버 등
