챔버 연동형 배터리 충방전 시스템

원하는 충방전 설정 온도조건에 따라 챔버내의 배터리를 자동시퀀스로 Chrage / Discharge를 진행 할 수 있고 각 구간별로

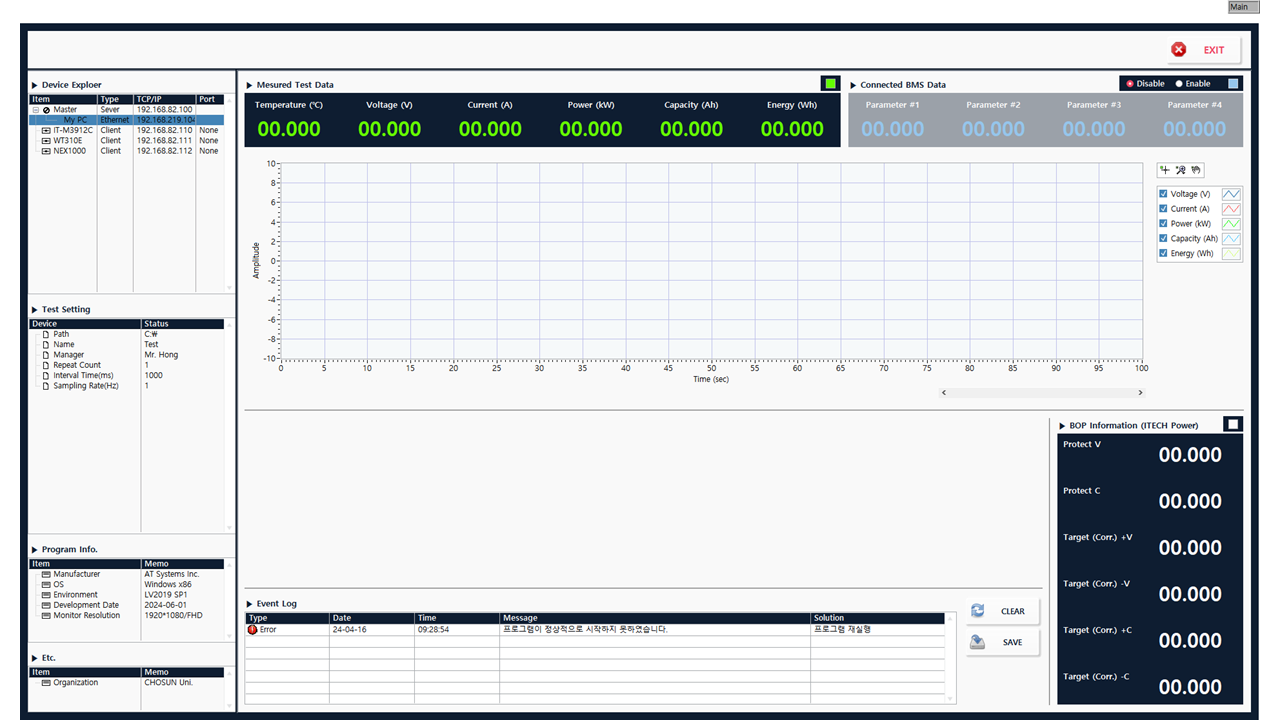

진행 data log를 모니터링 및 분석 , 저장 할 수 있는 시스템임

1) Main SW : 장비전원 ON/OFF 부분으로 SYSTEM 파워 및 통신전원 ON기능

2) UPS SYSTEM: APC Smart UPS 1KW_Control unit 전원공급용

3) BTS SYSTEM Control UNIT

• Interface & Data Collecting Board
• A/D Converter
• Temp. TC 5ch Data Acquisition

4) Signal conditioner unit

5) Safety 차단장치 및 통신장비 구성

6) Emergency SW 및 기타 전기 설비

7) Cabinet / Electrical Peripherics (RACK SYSTEM)

8) Dimension : 600 x 750 x 850mm

1) Battery System과 연동하여 고속 출력모듈 실시간 제어 및 data Acquisition / 저장기능

2) safety 기능 :

• 전압이 규정치 이상으로 들어올 경우, 전원 강제 차단기능
• 설정온도 이상으로 상승 시 자동 전원 강제 차단기능
• 정전발생시 긴급으로 제어용 컨트롤러에 전원공급 기능(UPS)
• 고전류용 Control unit 및 부스바(니켈도금) 형태 연결 구성
• 온도측정 sensor 전용 커넥터 단자사용

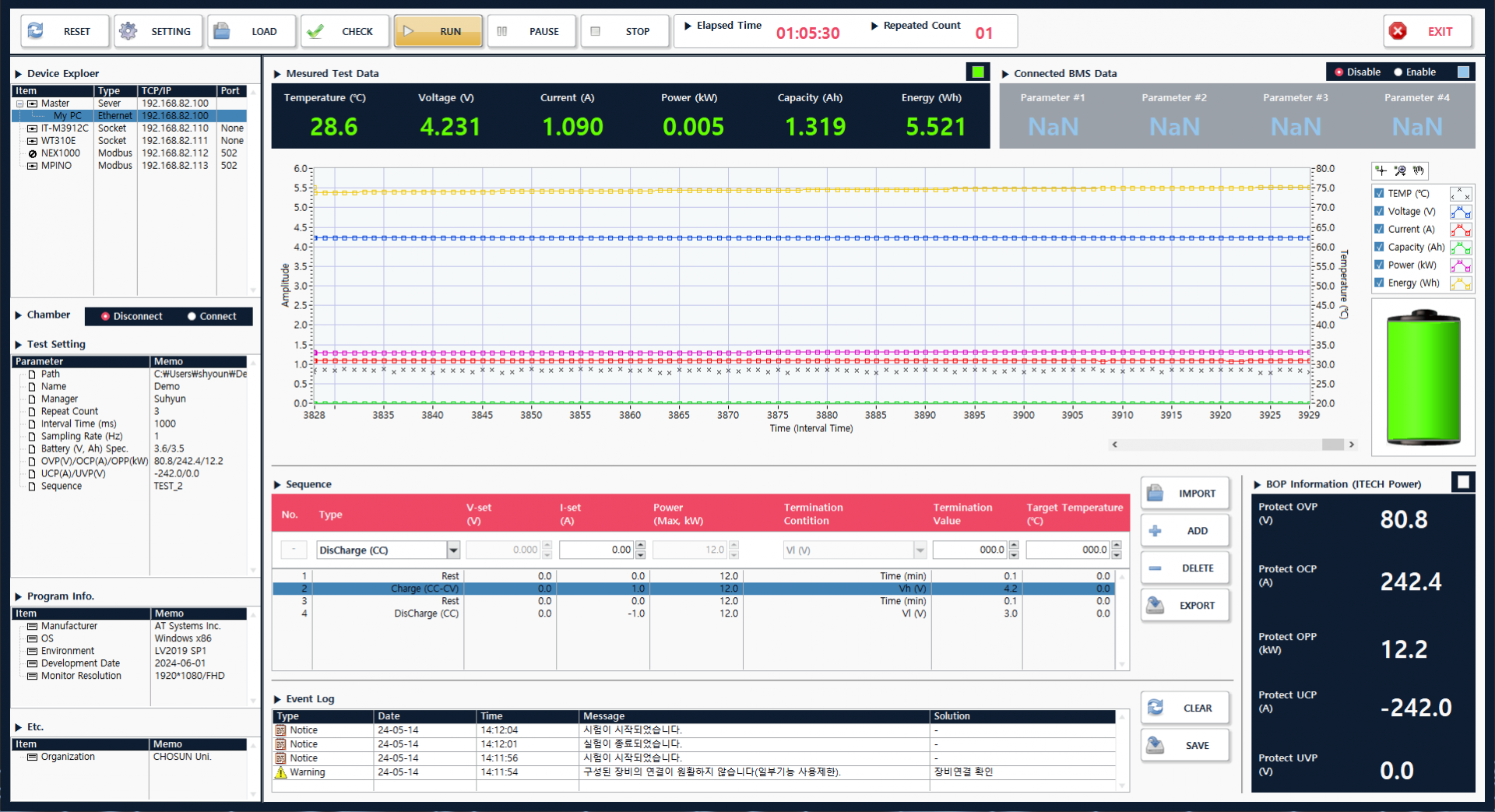

3) 온도 그래프 확인 및 저장기능

4) 배터리 Mounting 자동인식 및 현재 충전량(SOC) 표시기능
