AC/DC 전선소손 및 단락시험 테스트장비 : (주)에이티 시스템즈

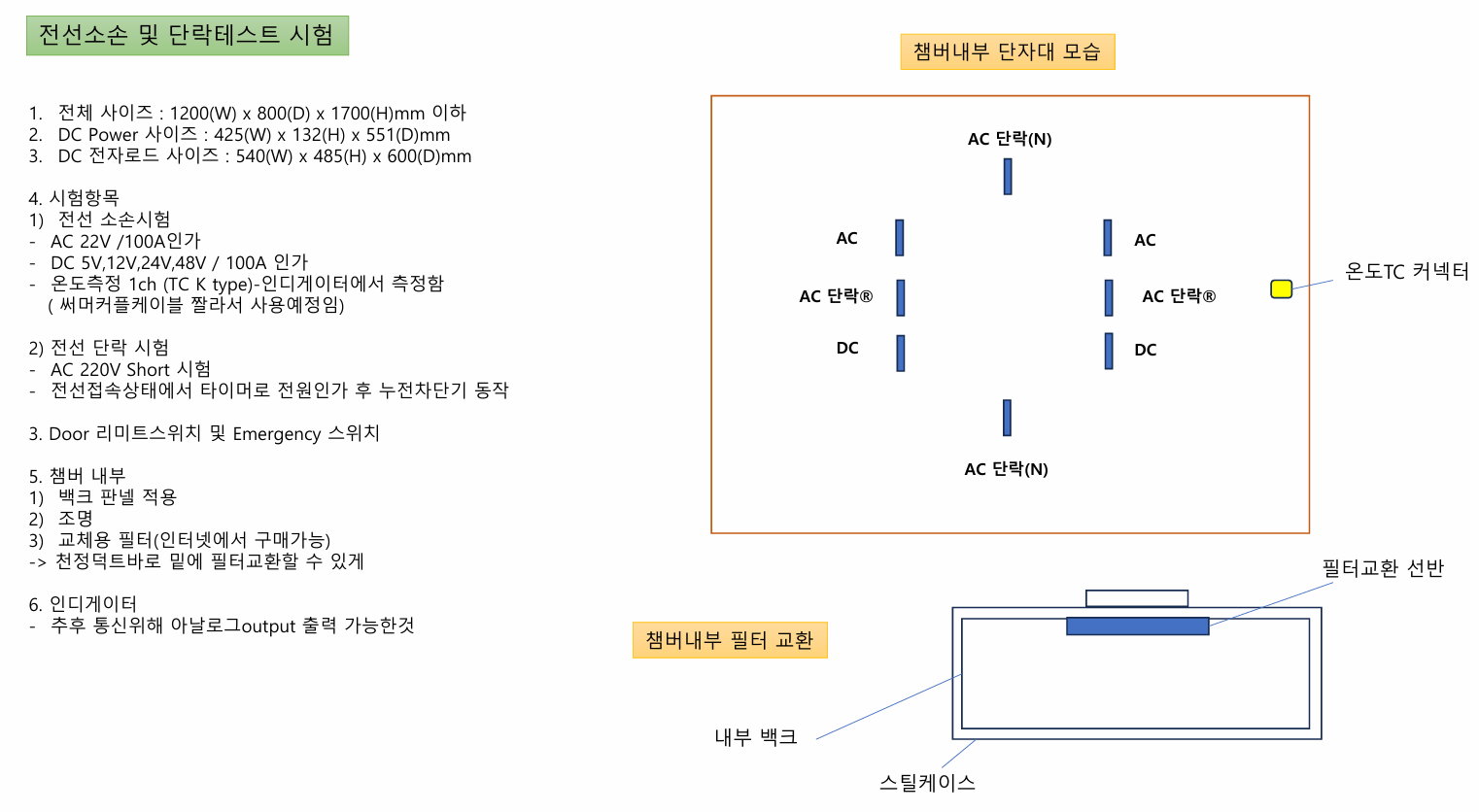

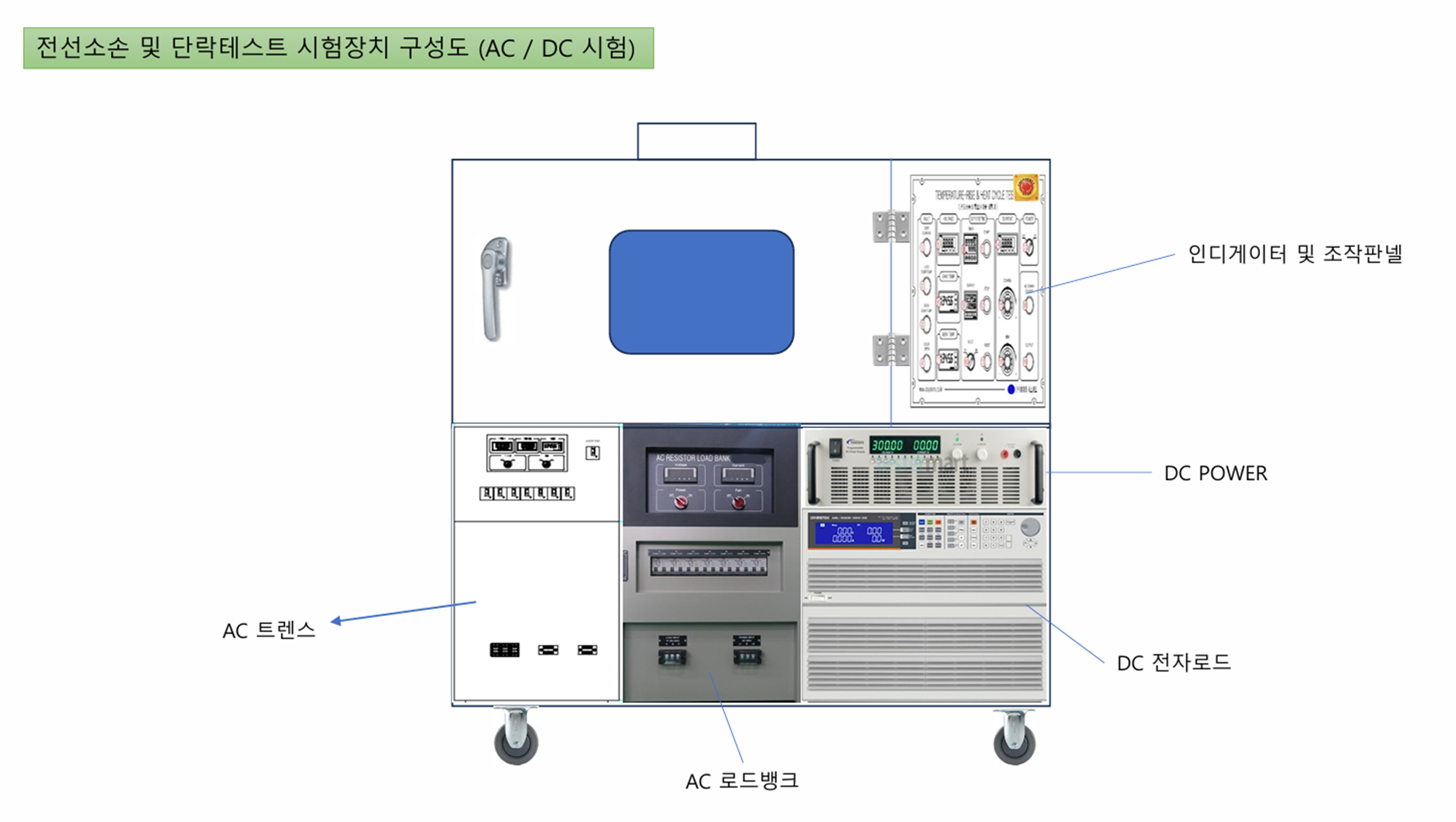

1. 시험항목
1) AC/DC 전선 소손시험 - AC 22V / 0 ~ 100A - DC 5V,12V,24V,48V / 0 ~ 100A - 온도측정 1ch - 적외선 카메라로 열화과정 추적하여 측정함
2) 전선 단락 시험 - AC 220V Short 시험 - 전선 접속상태에서 AC단락(N)의 단자를 모터엑츄에이터로 10mm올려서 short시키면 누전차단기 동작함. 이때 스파크 및 화염 관찰
3) 안전장치 - Door 리미트 장치로 문개방시 자동으로 모든 전원 차단 - Emergency 스위치 작동기능 - 각종 차단장치 설치 - 외기 배출 설비 설치로 화염 및 가스 배출 - 화재 진압용 소화설비 설치
4) 외부 창 및 조명 설치로 안전한 시험관찰
5) 챔버내부 방염장치 및 교체용 필터 적용

2. 특 성 (Characteristics)

AC 전선 부하시험

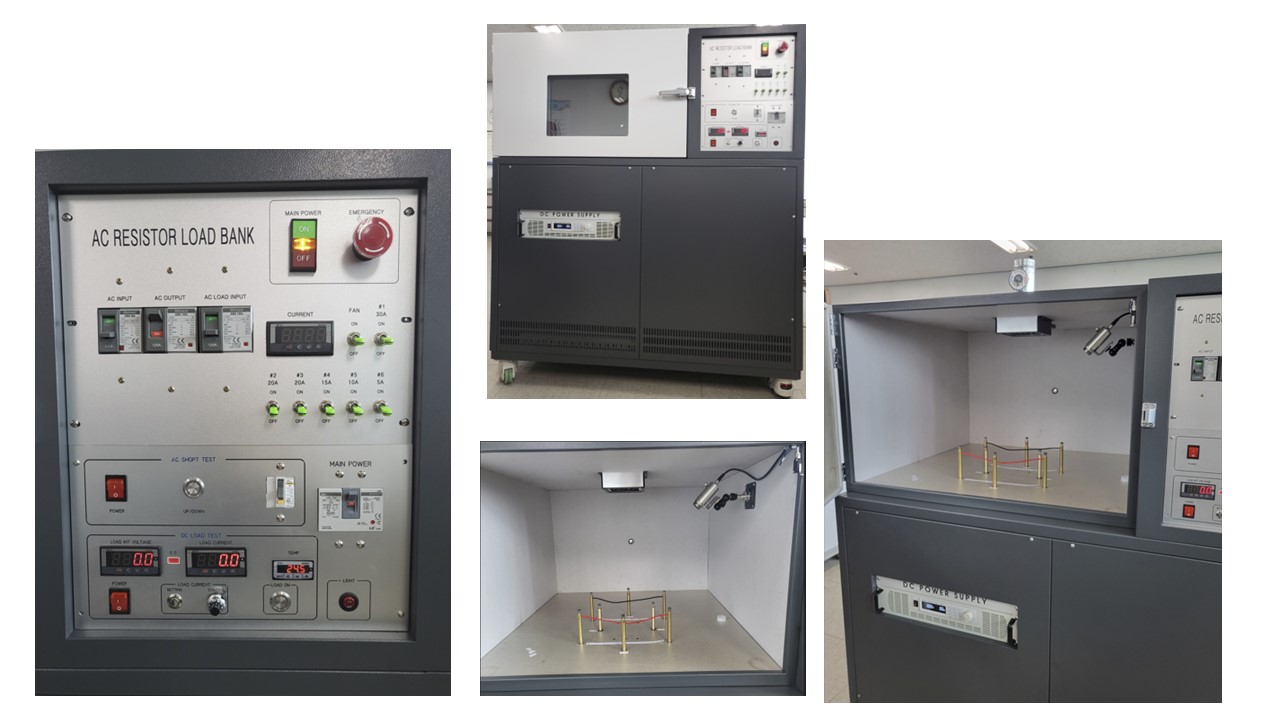

1) 전원스위치를 OFF하고 AC 380V(3상)을 맞는지 확인후 전원단자에 연결한다. 2) Room 을 열고 시료 용 전선을 위치 에 맞게 연결 한다. 3) 모든 S/W 를 OFF 시킨 후 MAIN S/W (1번)을 올린다. 4) MAIN POWER ON S/W (3번)을 ON 한다. 5) AC INPUT(4번), AC OUTPUT(5번), S/W 를 차례로 올린다 6) 교류부하 선택S/W를 시료 시험 값 에 맞게 ON 한다. 7) 교류부하 용 전원공급 S/W (6번)을 ON 하면 교류 부하시험이 시작된다. 이때 8번 의 냉각 FAN S/W 는 ON 으로 해놓는다.

AC 전선 부하시험

1) 전원스위치를 OFF하고 AC 380V(3상)을 맞는지 확인후 전원단자에 연결한다.
2) Room 을 열고 시료 용 전선을 위치 에 맞게 연결 한다.
3) 모든 S/W 를 OFF 시킨 후 MAIN S/W (1번)을 올린다.
4) MAIN POWER ON S/W (3번)을 ON 한다.
5) AC INPUT(4번), AC OUTPUT(5번), S/W 를 차례로 올린다
6) 교류부하 선택S/W를 시료 시험 값 에 맞게 ON 한다.
7) 교류부하 용 전원공급 S/W (6번)을 ON 하면 교류 부하시험이 시작된다.
이때 8번 의 냉각 FAN S/W 는 ON 으로 해놓는다.

DC 전선 부하시험
1) 상기 1)부터 4) 까지 는 동일하게 실행 한다. 2) 13번 의 POWER S/W를 ON 한다 3) SETTING S/W(16번)를 누르고 있는 상태로 전류계(15번)를 보면서 전류 CONTROL(17번) V.R을 돌려서 LOAD 전류 값을 맞춘다. 4) Room 아래에 있는 DC Power supply를 시료에 맞게 직류전압을 설정하고 (전류값은 100A 로 설정 함) OUTPUT를 ON 한다. 5) LOAD ON S/W(19번) (LOCK)를 누르면 직류부하시험이 시작된다.

DC 전선 부하시험

1) 상기 1)부터 4) 까지 는 동일하게 실행 한다.
2) 13번 의 POWER S/W를 ON 한다
3) SETTING S/W(16번)를 누르고 있는 상태로 전류계(15번)를 보면서 전류 CONTROL(17번) V.R을 돌려서 LOAD 전류 값을 맞춘다.
4) Room 아래에 있는 DC Power supply를 시료에 맞게 직류전압을 설정하고 (전류값은 100A 로 설정 함) OUTPUT를 ON 한다.
5) LOAD ON S/W(19번) (LOCK)를 누르면 직류부하시험이 시작된다.

AC SHORT TEST
1) DC LOAD TEST 의 POWER S/W (13번)을 OFF 한다. 2) AC SHORT TEST 의 UP/DOWN S/W(12번,Lock)을 OFF로 놓는다. 3) AC SHORT TEST 의 POWER S/W를 ON 한다 4) 11번 의 누전차단기를 올린다. 5) UP/DOWN S/W (12번)를 UP(S/W램프 점등상태) 하면 Room 내부의 교류전압이 인가된 실린더 단자가 상승하면서 결국 교류전압 (220V)이 SHORT 되어 시료가 파괴되고 시험이 끝난다.

AC SHORT TEST

1) DC LOAD TEST 의 POWER S/W (13번)을 OFF 한다.
2) AC SHORT TEST 의 UP/DOWN S/W(12번,Lock)을 OFF로 놓는다.
3) AC SHORT TEST 의 POWER S/W를 ON 한다
4) 11번 의 누전차단기를 올린다.
5) UP/DOWN S/W (12번)를 UP(S/W램프 점등상태) 하면 Room 내부의 교류전압이 인가된 실린더 단자가 상승하면서 결국 교류전압 (220V)이
SHORT 되어 시료가 파괴되고 시험이 끝난다.
